《火災自動報警系統設計規范》12.1.1款規定城市道路隧道、特長雙向公路隧道和道路中的水底隧道,應同時采用線型光纖感溫火災探測器和點型紅外火焰探測器(或圖像型火災探測器) ;其他公路隧道應采用線型光纖感溫火災探測器或點型紅外火掐探測器。

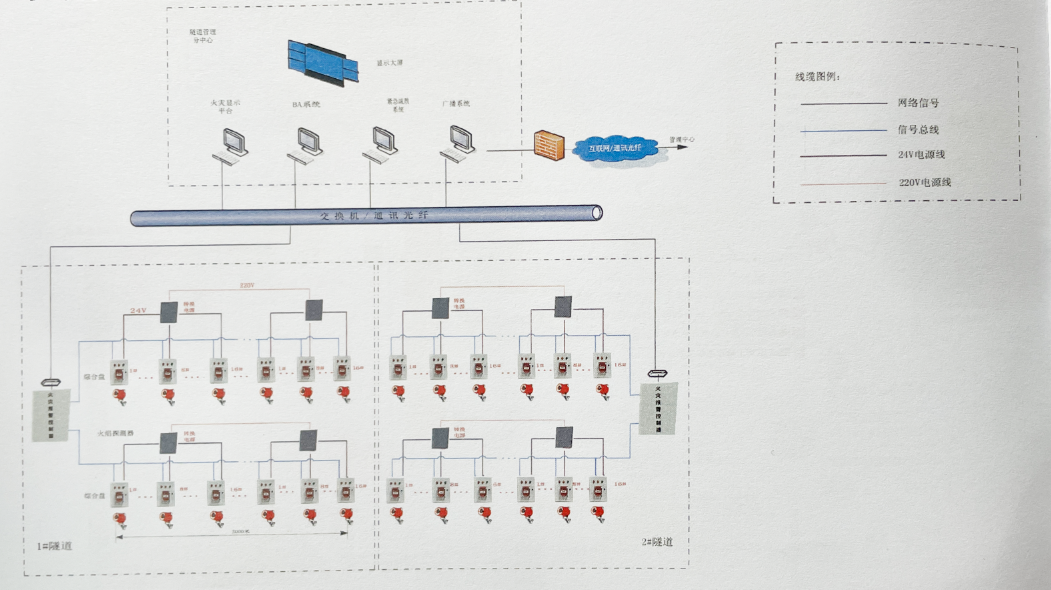

隧道火災報警系統由火災報警控制主機、紅外火焰探測器、手動火災報警按鈕、聲光警報器等組成。紅外火焰探測器在隧道內每隔100米設置一個點位,安裝于隧道行車道側墻壁距行車道地面高度2.7米~3.5米之間;兩車道隧道手動報警按鈕每隔50米(三車道隧道每隔40米)安裝于隧道行車道側墻壁距行車道地面高度1.3~1.5米之間,火災聲光警報器分洞內和洞外兩種,兩車道隧道洞內聲光每隔50米(三車道隧道每隔40米)設置于隧道行車道側面墻上距行車道地面高度2.2米及以上,洞外聲光采用設置于隧道入口前方50~250米處,立桿安裝,距地高度2.2米以上。系統原理圖:
